Kabelstikværktøj Luftfartsstik SY21 Supporteksempler

Cable connector tool Aviation plug SY21 Support samples Featured Image

Kort beskrivelse:

Luftfartsstikstik og -afbryder, SY21
Kobling: Bajonet
Skallemateriale: PC, Nylon66, brandmodstand: V-0
Indsæt materiale: PPS, maks. Temperatur 260 ℃
Afslutning: Skrue (SY21ø3mm kontakt) / Lodde / Crimp
Kabels ydre diameterområde: SY21 [Ⅰ: 4,5-7mmⅡ: 7-12 mm (Ikke markeret)]
IP-område: IP67, temperaturområde: -40 ℃ ~ 85 ℃
Isolationsmodstand: 2000MΩ
Parringscyklus: 500
Kontaktmateriale: Messing med forgyldning
Udbredt i forskellige værktøjsmaskiner, lokomotiver, elektricitet, post og telekommunikation, kommunikation, navigation, instrumentering, belysningssystemer, medicinsk og olieefterforskning og andre områder.

Send e-mail til os Download som PDF

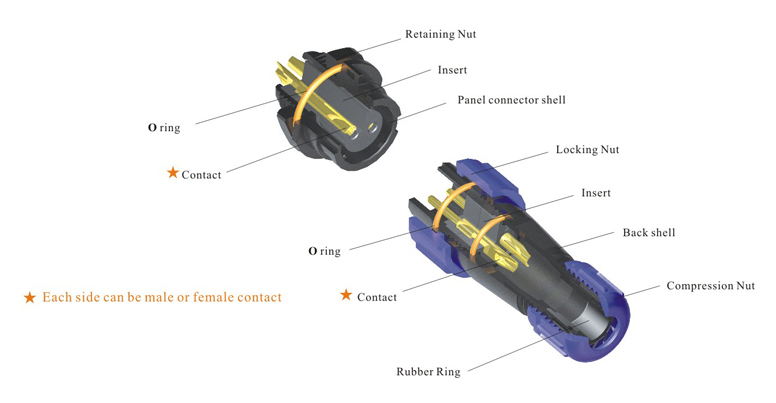

Produktdetaljer

Produktetiketter

Kabelstik
Par med SY2111, SY2112, SY2113
SY2110 / P_ _ _

Vinklet Kabelstik
Par med SY2111, SY2112, SY2113
SY2114 / P_ _ _

In-line kabelstik
Mate med SY2110
SY2111 / S_ _ _

Montering bag på møtrik
Mate med SY2110
SY2112 /S_ _ _

Firkantet flange
Mate med SY2110
SY2113 /S_ _ _

Kabelstik
Par med SY2111, SY2112, SY2113
SY2110 / S_ _ _

Vinklet Kabelstik
Par med SY2111, SY2112, SY2113
SY2114 / S_ _ _

In-line kabelstik
Mate med SY2110
SY2111 /P_ _ _

Montering bag på møtrik
Mate med SY2110
SY2112 / P_ _

Firkantet flange
Mate med SY2110
SY2113 / P_ _
④⑤

UmberAntal kontaktpersoner
OuterKabel ydre diameter: Ⅰ: 4,5-7mm Ⅱ: 7-12mm
③1: lodde, 2: skrue, 3: krympning

UmberAntal kontaktpersoner
③1: lodde, 2: skrue, 3: krympning
⑤1: lodde, 2: skrue, 3: krympning

Materiale og spec

Materiale	Plast
IP-klassificering	IP67
Koblingstype	Bajonetkobling
Skal	Nylon66, brandmodstand: V-0
Indsæt materiale	PPS maks. Temperatur 260 ℃，brandmodstand: V-0
Kontaktmateriale	Messing med forgyldning
Afslutning	Lodde / skrue / krympning
Kabel ydre diameter rækkevidde	I：4,5-7 mm II：7-12 mm
Parringscyklus	> 500
Temperaturområde	-25 ℃ ~ + 85 ℃
Isolationsmodstand MΩ	2000
Materiale	Plast

Kontaktarrangement og spec for lodde / skrue

Antal kontaktpersoner	2	3	4	5	5B	5C	7	9	12
Mandlig kontakt ansigtsbillede
Nominel strøm (A)	30A	30A	30A	30A	5A 、 30A	15A	15A	5A	5A
Kontaktdiameter	∅ 3 × 2	∅ 3 × 3	∅ 3 × 4	∅ 3 × 5	∅ 1 × 3 ∅ 3 × 2	∅ 2 × 5	∅ 2 × 7	∅ 1 × 9	∅ 1 × 12
Afslutning	lodde skrue	lodde skrue	lodde skrue	lodde skrue	lodde skrue	lodde	lodde	lodde	lodde
Nominel spænding (AC.V)	500V	500V	500V	500V	500V	500V	500V	500V	400V
Testspænding (AC.V) 1 min	1500V	1500V	1500V	1500V	1500V	1500V	1500V	1500V	1200V
Kontaktmodstand mΩ	1	1	1	1	5、1	2.5	2.5	5	5
Trådstørrelse mm² / AWG	≤4,17 / 11	≤4,17 / 11	≤4,17 / 11	≤4,17 / 11	≤0,785 / 18 ≤4,17 / 11	≤2 / 14	≤2 / 14	≤0,785 / 18	≤0,785 / 18

Krympekontaktarrangement og spec

Antal kontaktpersoner	2	3	5	7	8
Mandlig kontakt ansigtsbillede
Nominel strøm (A)	25A	25A	10A	10A	5A
Kontaktdiameter	∅ 2,5 × 2	∅ 2,5 × 3	∅ 1,5 × 5	∅ 1,5 × 7	∅ 1 × 8
Nominel spænding (AC.V)	500V	500V	500V	500V	500V
Testspænding (AC.V) 1 min	1500V	1500V	1500V	1500V	1500V
Kontaktmodstand mΩ	1	1	2.5	2.5	5
Isolationsmodstand mΩ	2000	2000	2000	2000	2000
